古い充電器を調べてみる
2006.6.26
CL50 のバッテリーですが、中国製のものに交換されていました。今は調子いいんですが、いずれ充電が必要になるかもしれません。いわゆるMFバッテリーなので、それ用の充電器が必要です。今のうちに準備しておきたいですね。
家にある古い充電器を改造できないかなあ。そうすれば出費をかなり抑えられるし、その分で新しいパーツが買えるってもんです。
秋月電子にちょうど良さそうな1,000 円のキットがありますが、トランスとケースは付いていません。この古い充電器に組み込めればいいんですが・・・問題はトランスのAC電圧です。AC20Vくらいがいいらしいんだが、この充電器のトランスのAC電圧は無負荷で25V なので負荷時にはだいたい20V 程度でしょう。よし、何とかイケそうだ(^o^) 参考までに 12V用バッテリー充電器のDC出力電圧は一般に14V弱なので、回路がセンタータップ両波整流の場合、トランスのAC電圧はダイオードの損失を無視すれば、14V×√2 と考えられるので、およそ20V のはずなんであーる。 このページの目次にもどる |
|

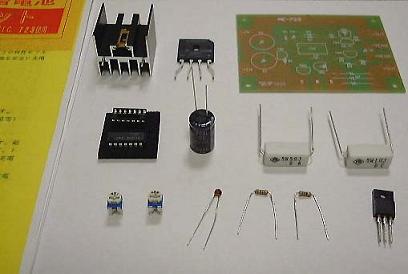

秋月電子の鉛蓄電池充電器パーツキットを購入
2006.7. 8

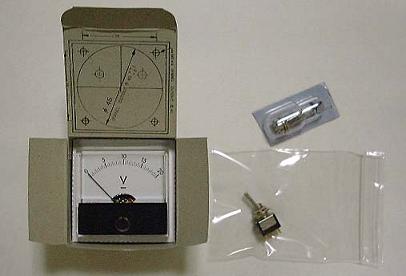

秋月のパーツキット、その他を購入してみました。
問題は基板の大きさでした。立ててケース内に取り付けるとすると、ケースの内寸ぎりぎりで接触の恐れあり。少しカットする予定ですが、そうするとアースのパターンが細くなってしまうので、何らかの対策が必要かも。 あと電圧計をパネルに取り付けたいのですが、そのためには直径45ミリの穴を開ける必要があります。大穴を開けるにはシャーシ・パンチが便利ですが、手持ちのパンチは最大で30ミリのものしかありません。さて、どうするか。 今回のキットは定電圧チャージャーなので電圧を監視する必要性はあまりない。省略しちゃおうかなあ → 弱気の虫 このページの目次にもどる |
|
プリント基板を完成させる
2006.7. 9
今日はプリント基板のハンダ付けをやりました。
ここまでで使った工具はハンダごて18W、ニッパー、カッター、ヤスリ、ラジペンのみです。ラジペンはスズメッキ線を折り曲げるのに使いました。なおスズメッキ線がない場合、手持ちの余分な抵抗とかコンデンサの足を切って使ってもOKです。 このページの目次にもどる |
|

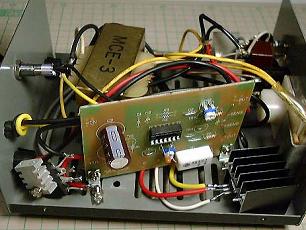

ケース内の配置および配線
2006.7.14

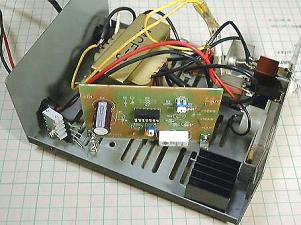

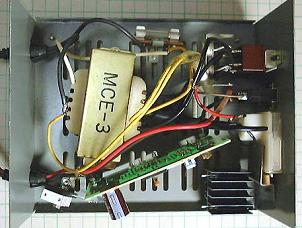

基板とブリッジ・ダイオードはL型金具で立てて取り付けます。できるだけ配線が短くなるような配置にします。特にパワー・トランジスタのコレクタとエミッタには大きい電流が流れるので最短距離で配線したい、しかしその反面けっこう熱が出ることを考えると基板とパワー・トランジスタはある程度離したいという矛盾した欲求をいかに両立させるか、今まさにその手腕が問われているのだ…なーんちゃって。

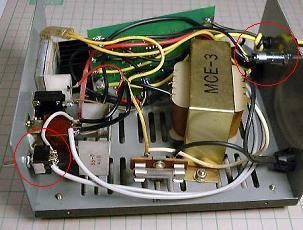

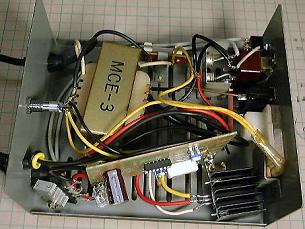

さて、それでは配線していきます。−−−途中略−−−はい、できました(^^;

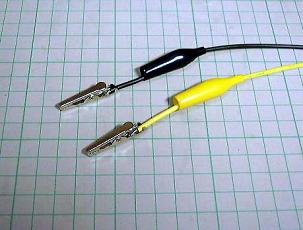

ここまでに使ったパーツ・材料はトグル・スイッチ、ブラケット入LED（緑 12〜24V）、ケーブル類、Ｌ型金具4個、3ミリビス・ナット・ワッシャー類、ダイオードに付けた小型ヒートシンク、みの虫クリップ（黄色・黒）、あとトランジスタおよびダイオードとヒートシンクの接合面にシリコン・グリス塗布。 追加です 12Vケーブルをパネルに通すところにACコード用サポート１個 使った工具はハンダごて30W、プラス・ドライバーとBOXドライバー5.5ミリ（3ミリナット用に）、あと穴開けに電動ドリル、リーマ、半丸ヤスリなど。 最後にICをソケットに差し込んで完成です。次回は半固定VRを調整する予定なのダ！ このページの目次にもどる |
|
半固定VRの調整
2006.7.15
まずはバッテリーをつながずに電源ON して出力電圧を調整します。
次にバッテリーを接続し、セメント抵抗５Ωの両端の電圧を測って電流値を調整します。CL50のバッテリーは2.3Ah なので、その10分の１の230mA（＝0.23A）が流れればOK。したがってセメントの両端電圧が1.15V になるようVR1 を回します（写真は省略 その理由は後述）。これで終了です。 なお、他のバッテリーの場合、電圧は次の式で計算します。 セメントの両端電圧＝電流値×セメント抵抗のΩ数
ただし電流値はバッテリーの容量（単位Ah)の10分の１とする ちなみに現在CL50 に使っているバッテリーを接続して230mA に調整しましたが、バッテリー自体が元気なためか、みるみるうちに電流が減っていきました。ある程度電圧が下がっているバッテリーじゃないと正確には調整できません。したがって写真はなしです(^^; なお、秋月キットの部品のままでも最大で5〜７Ah くらいのバッテリーまで充電できるようです。詳しくは付属の説明書を見てください。 このページの目次にもどる |
|

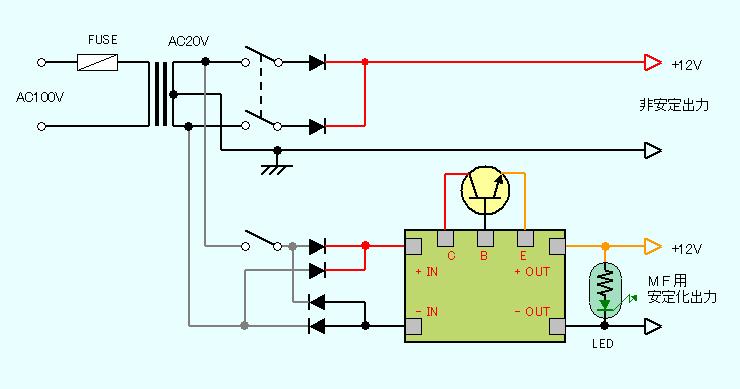

回路図（概略）
2006.7.16
|
|
余った電圧計をどうしよう → そうだ改造しよう
2006.7.18
充電器は完成しましたが、20Vの電圧計が余ってしまいました。今更パネルに大きな穴を開けて取り付ける気もしないので、外付けの電圧計として使うかどうかなんですが、どちらかというと充電電圧よりも充電電流をモニターする方が、充電時の状況をつかみやすいですね。

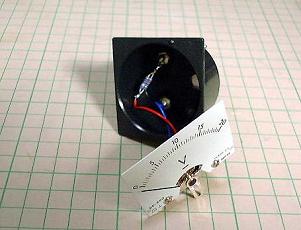

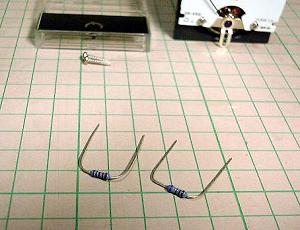

そうするとセメント抵抗の両端からケーブルを引っ張り出して、その電圧を測ればいいわけです。しかしです、セメントの両端電圧はせいぜい1〜3V程度なので、20Vフルスケールでは針はあまり振れません。もし、これが4Vフルスケール程度ならば、ちょうど具合が良さそうです。 ということで、4Vフルスケールになるよう改造しちゃいます。この場合、厳密な電流値は必要なくて、だいたいどれくらい流れているかわかれば十分です。したがって数値計算は割とアバウトでかまわない。具体的にはメーター本体（実はそれ自体は電流計でして、それに直列に抵抗がつながって結果として電圧計になっている）の内部抵抗は無視するということです。それなら計算は実にラクになります。
ちなみに精度ですが、DMMで測って1.53Vだった乾電池がこの「4V電圧計」だと1.5Vを指しました。仮にDMMが正確だったとすると誤差はおよそマイナス2％ですが、メーターの内部抵抗を無視したのでこんなものかな。充電電流の目安にするだけならこれで十分でしょう。（実はセメント抵抗自体の誤差が±５％あるので、あまり正確な電圧計を使っても意味がなかったりする） 本来このHPはバイクのHPのはずなのに、ほとんど電子工作のページになってしまいました。しかし反省はしてません。次は何とタコメーターの自作を画策しております。ヒュン、ヒュン、ヒュヒュヒューン（タコメーターの針のつもり） このページの目次にもどる |
